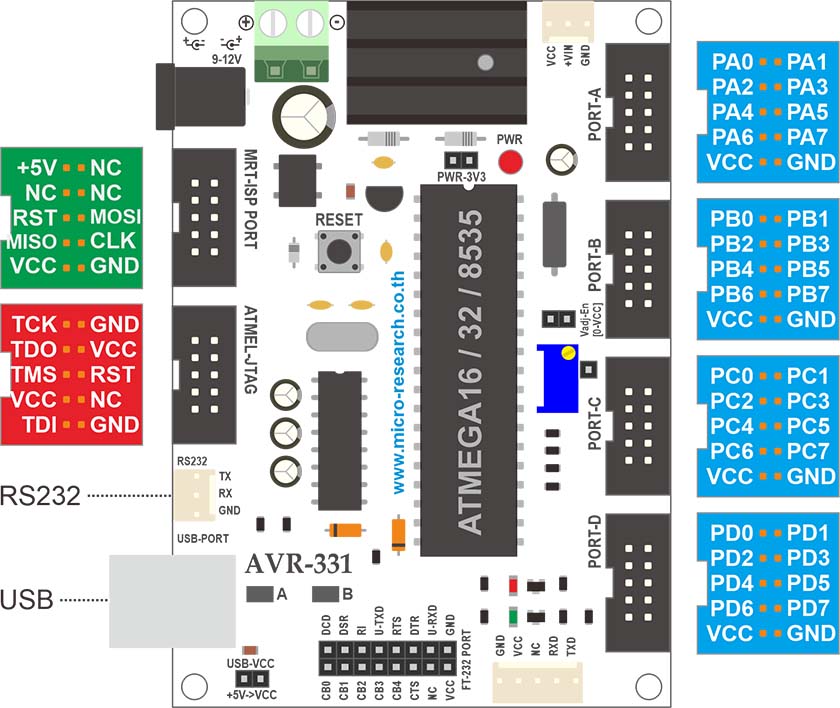

AVR-331A/M16A

- ไมโครคอนโทรลเลอร์ขนาด 40 ขา เช่น ATmega16, ATmega32 และ ATmega8535 เป็นต้น - XTAL 7.3728MHz - I/O อินเตอร์เฟซพอร์ตด้วยคอนเน็คเตอร์แบบ IDC-10 (PORT A/B/C/D) - พอร์ตสื่อสารข้อมูลอนุกรมด้วยระดับสัญญาณ TTL (Serial-TTL) - พอร์ตสื่อสารอนุกรม RS-232C - มีหลอด LED แสดงสถานะการรับส่งข้อมูลพอร์ตอนุกรม (Tx/Rx LED) - พอร์ตดาวน์โหลดโปรแกรม MRT-ISP ด้วยคอนเน็คเตอร์แบบ IDC-10 สามารถใช้งานกับชุดดาวน์โหลดโปรแกรมได้ดังนี้     - AVR-910/232 ใช้งานผ่านพอร์ตอนุกรม RS-232C     - AVR-910/USB ใช้งานผ่านพอร์ต USB - Trimpot ชนิดปรับได้ 25 รอบ สำหรับปรับแรงดันอ้างอิงของวงจร ADC ให้ไมโครคอนโทรลเลอร์ได้อย่างละเอียด - วงจรโวลเตจเร็กกูเลเตอร์ 3.3V หรือ 5.0V ปรับเลือกได้ - ดีซีแจ็กพร้อมวงจรจัดขั้วแรงดันอินพุตจากอะแดปเตอร์ (9-12V) สะดวกต่อการใช้งานได้โดยไม่ต้องกังวลถึงขั้วแรงดันไฟฟ้า - มีขั้วต่อแรงอินพุตแบบเทอร์มินัลชนิดขันสายด้วยสกรู และไดโอดป้องกันการกลับขั้วแรงดันไฟฟ้า - รุ่น AVR-331A มีวงจรแปลงสัญญาณ USB to Serial ด้วยชิพ FT-232R - รุ่น AVR-331B ไม่มีวงจรแปลงสัญญาณ USB to Serial อุปกรณ์ประกอบในชุด - บอร์ดไมโครคอนโทรลเลอร์ AVR-331A หรือ AVR-331B/เบอร์ไมโครคอนโทรลเลอร์ที่ต้องการ - สาย M-RS232 - เฉพาะรุ่น AVR-331A เท่านั้น มีสาย USB-Type A/B - คู่มือการใช้งาน (Download File) - Sample code (Download File)
